Здравейте, колеги машинни инженери, машинни дизайнери и хора по поддръжката! Ако някога сте стояли пред двигател и скоростна кутия, взирайки се в няколко вала, които трябва да бъдат свързани заедно, вероятно сте се чудили същото, което направих аз, когато за първи път започнах да продавам съединители за валове: тези неща наистина ли се нуждаят от ключове? Винаги съм приемал, че ключовете не подлежат на обсъждане - докато не видях проект да се провали, защото някой ги прескочи и загуби половината си производствена линия за 20 минути. Нека да се потопим в това, да го разбием на части, да пресечем инженерния жаргон и да поговорим за това, което всъщност работи, особено от някой, който е бил в играта за доставчик на съединители достатъчно дълго, за да види всяка възможна грешка (и да поправи всеки възможен трик).
Първо, нека изясним едно нещо: не съм тук, за да ви изнеса лекция по учебник. Тук съм, за да ви кажа какво всъщност използват нашите клиенти, какво се проваля и кога ключовете си струва да се купят – и кога са повече караници, отколкото си струват. Нека започнем с основите: какво е ключ? Това е онзи малък метален клин, който вкарвате в съвпадащи жлебове на вала и отвора на съединителя, нали? Целият смисъл е да спрете двете части да се усукват една спрямо друга, когато през тях минава мощност. Има смисъл, нали? Но тук е обратът (игра на думи): не всички съединители са изградени еднакво и ключовете не работят за всяко отделно приложение.
Нека поговорим за това кога ключовете обикновено се движат. Ако имате голяма, тежка инсталация - като първичен конвейер за минна площадка или помпа, изтласкваща 10 000 галона вода на минута - ключовете по принцип не подлежат на обсъждане. Тези приложения имат огромни натоварвания на въртящия момент и последното нещо, което искате, е съединител, който се плъзга по средата на смяната, шлайфане на вал или по-лошо, изпращане на парче метал, което лети. Но ето къде виждам толкова много хора, които прекаляват: натискат ключ на всяко съединение, без да задават въпроси, дори когато не е необходимо. Това е мястото, където разходите се увеличават бързо - допълнително време за обработка, повече части на склад и повече места, където нещо може да се счупи.
Сега нека да преминем към хубавите неща: кога можете да пропуснете ключовете изцяло и какви връзки всъщност работят за това. През годините сме доставили тонове съединители, които не се нуждаят от ключове, и нашите клиенти се кълнат в тях. Да започнем със затягащи съединители. Чакай, познаваш съединителната скоба тип JQ, нали? Този използва онези две разделени яки с болтове, които затягате, за да ги притиснете към вала. Без шпонкови канали, без механична обработка на вала — просто го плъзнете, затегнете болтовете и стрелата е заключена. Използвал съм ги за приложения с малък до среден въртящ момент, като конвейерни ролки, двигатели на вентилатори и дори някои опаковъчни съоръжения. Най-добрата част? Можете да ги разглобите и да преместите съединителя по-късно, без да пробивате или фрезовате нови шпонкови канали. Това променя играта за създаване на прототипи или машини, които се нуждаят от чести настройки.

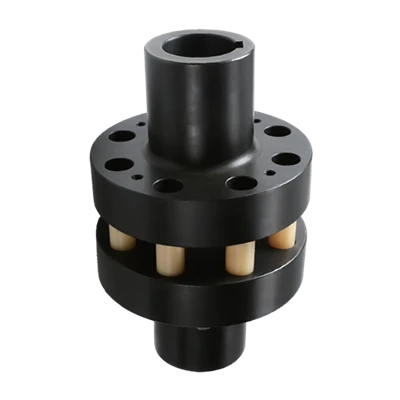

Но изчакайте, съединителните скоби не са за тежки товари. Ако натискате повече въртящ момент, имате нужда от нещо, което също може да се огъва малко. Въведете LX тип еластичен щифтов съединител. Този използва еластични щифтове за свързване на две главини и е проектиран да се справя с несъответствие (както ъглово, така и успоредно), което е супер полезно за по-стари машини, които имат износени валове, които не са идеално подравнени. Имате ли нужда от ключове за това? Не — повечето съединители LX са завършени с отвори без шпонкови канали, разчитайки на напрежението на щифта и триенето между главината и вала, за да задържат всичко на място. Виждал съм, че работят за всичко - от конвейери за храни и напитки до малки промишлени помпи, и рядко получаваме обаждания за приплъзване, когато са инсталирани правилно.
Чакай, ами ако се нуждаеш от още по-голямо поглъщане на удара? Да приемем, че имате машина, която стартира и спира през цялото време, като преса за щамповане или миксер, който се включва/изключва. Съединителят тип TL с щифт с еластична втулка е точно това, от което се нуждаете. Този има гумен или полиуретанов маншон, който смекчава удара и отново не изисква ключове. Еластичната втулка приляга плътно към главината, а главината се затяга към вала с фиксиращ винт (или понякога затягащ пръстен), за да създаде достатъчно триене за прехвърляне на въртящия момент. Нашите клиенти в индустрията за автомобилни части ги харесват, защото могат да се справят с внезапните пикове на въртящия момент от пресите за щамповане, без да износват валовете.
Но изчакайте - нека не се преструваме, че ключовете са безполезни. Определено има моменти, когато не можете да ги пропуснете. Ако имате работа с ултрависок въртящ момент - като в морска задвижваща система или голяма скоростна кутия за валцова мелница - ключовете са единственият начин да се уверите, че съединителят няма да се изплъзне. Еластичният съединител тип XL с Spider, например, е страхотен за натоварвания от среден обхват, но ако работите с повече от, да речем, въртящ момент от 10 000 lb-ft, ще искате да добавите ключ към този, за да сте в безопасност. Дори и с паякообразната възглавница, триенето на главината може да не издържи този вид сила с течение на времето. Научих това по трудния начин – продадохме няколко XL съединителя на стоманодобивна фабрика преди няколко години и те се върнаха в рамките на един месец, оплаквайки се от приплъзване. Добавихме ключове към главините и оттогава не са имали проблем.
Друго нещо, което трябва да имате предвид: толеранс на вала и повърхностно покритие. Ако вашият вал има наистина гладко покритие (като прецизно обработен вал за CNC машина), съединителите само с триене работят много по-добре, отколкото ако валът е грапав или има петна от ръжда. Ние винаги казваме на клиентите: ако покритието на повърхността на вашия вал е под 1,6 Ra, добре е да използвате скоба или щифтов съединител без ключове. Ако е по-груб, може да искате или да полирате малко вала, или да добавите ключ, за да сте сигурни, че предаването на въртящия момент е стабилно.
Сега нека поговорим за нещата, които никой не ви казва в инженерното училище: поддръжка. Ключовете означават повече части за съхранение – като допълнителен запас от ключове, челни фрези за рязане на шпонкови канали и времето, необходимо за машинната им обработка. Съединителите без ключове са по-лесни за инсталиране и премахване, което е огромно за престой. Наскоро имах клиент, който управлява завод за бутилиране — преди имаха машини с шпонкови съединители и смяната на съединител отнемаше 2 часа, защото трябваше да изрежат нов шпонков канал в резервния вал. Сега те използват съединителя с еластична диафрагма тип ZJM със заключващо устройство, без ключове и сменят съединителите за 20 минути. Това им спести около 50 000 $ годишно от загубено производство.
Изчакайте, съединителят ZJM си заслужава бързото заобикаляне. Това е за високоскоростни приложения, нали? Като машинни инструменти или центробежни помпи, които се въртят с хиляди RPM. Заключващото устройство (обикновено ключалка без ключ) създава огромно количество триене между главината и вала, така че ключовете са напълно ненужни тук. Тествахме ги до 20 000 RPM и няма признаци на приплъзване. Това е още един, при който можете да пропуснете клавишите за настройки с висока производителност, без да се притеснявате за безопасността.
И така, за да се върнем към първоначалния въпрос: съединителите на валовете изискват ли ключове? Отговорът е... зависи. Тук няма универсален вариант. Нека го разбием с прости думи:
- Пропуснете ключове за малък до среден въртящ момент, неправилно подравнени валове, бърз монтаж или чести настройки: изберете JQ скоба, LX еластичен щифт, TL щифт с еластична втулка или ZJM диафрагмени съединители.
- Добавете ключове за свръхвисок въртящ момент, тежки промишлени машини или приложения, където абсолютният 100% трансфер на въртящия момент не подлежи на обсъждане: дори някои от еластичните съединители като XL ще се възползват от ключове тук.
Виждал съм твърде много инженери да губят време и пари, като добавят ключове, когато не са им необходими, или ги пропускат, когато абсолютно имат нужда. Ето защо ние винаги отделяме време да попитаме клиентите за тяхното приложение, натоварване на въртящия момент, състояние на вала и колко често трябва да поддържат машината, преди да препоръчаме съединител.
Ако все още сте объркани или не сте сигурни кой тип е подходящ за вашата настройка, не се замисляйте. Обърнете се – правим това достатъчно дълго, за да ви помогнем да изберете правилния съединител, независимо дали имате нужда от ключове или не. Ние не пробутваме най-скъпото; ние предлагаме този, който работи за вашата работа.
Преди да приключа с това, една бърза проверка на реалността: клиенти идват при мен и казват: „Винаги използвам ключове, без изключения“, а след това месец по-късно те ми казват, че преминаването към съединител със скоба без ключ им е спестило толкова много време. И имах клиенти, които се кълняха в безключови съединители и научиха по трудния начин, че ключовете са необходими за техния нов проект с висок въртящ момент. Ключът (вижте, не мога да помогна) е да знаете вашето приложение.
Ако сте готови да спрете да гадаете и да започнете да решавате вашите нужди от свързване, ние сме тук, за да ви помогнем. Разгледайте нашата гама от съединители, от опции без ключ, като съединител тип JQ със скоба, съединител тип LX с еластичен щифт и съединител с еластична диафрагма тип ZJM, до настройки с шпонка, които са създадени за максимален въртящ момент.
И едно последно нещо: не забравяйте за монтажа. Дори и най-добрият съединител ще се провали, ако е поставен погрешно. За безключови съединители, уверете се, че сте затегнали болтовете до правилната спецификация на въртящия момент—затегнете прекалено много и ще спукате съединителя; недостатъчно затегнете и ще се изплъзне. За шпонковите съединители се уверете, че шпонката е правилния размер (твърде често срещана грешка: използване на шпонка, която е твърде малка за натоварването на въртящия момент) и че шпонковият канал е обработен прав.
Добре, това са моите два цента за целите ключове срещу без ключове. Не е толкова страшно, колкото звучи, и след като разберете какво работи за вашата настройка, ще спестите много време, пари и престой. Разгледайте нашата страница за свързване, ако искате да видите действителните спецификации, или просто ни изпратете съобщение - ние сме тук, за да ви помогнем.
препратки:
- Дизайн на машината: „Ръководство за избор на съединител на вала: Ключове срещу заключващи устройства без ключ“ (2022 г.)
- Инженеринг на силовите трансмисии: „Възможност за предаване на въртящ момент на безключови съединители на вал“ (2021)
- ISO 10465: „Механично оборудване за предаване на мощност – Съединители – Съединители с общо предназначение“ (2018)
- Нашите вътрешни полеви данни от 10 000+ съединителни инсталации в индустриални приложения (2015–2024 г.)
